百元改裝大賽#自己動手 買不到的直裝尾勾
直裝尾勾是這幾年挺時髦的一個配件，不過如果不是比較新的或者熱門的車型，這個時髦就不太容易趕上，比如我家的一臺老款佳能戴爾synapse。所以只好自己動手，順便直接把錢省掉。剛好家里的小銑床最近做了個小保健，就決定用尾勾來測試一下。
動手之前先要確定尺寸，在網上找了好久終于找到一張帶尺寸標記的圖，這樣就不用自己手工測量，可以節省時間，而且精準一些。
接下來進入設計環節。
尾勾的結構比較簡單，一端固定在車架上，另一端與后撥連接，這兩端形狀都基本確定、不好更改，但好在中間這段連接部分可供我們發揮。掏空減重是一定要的，但又覺得只挖個“坑”稍顯單調，不如加點“水”，把它想象成一汪清潭，池底再增添一些波紋質感，讓整個結構更有層次和生氣。于是經過一番設計之后的3D模型就是下面這樣。
▲3D模型
正式開始之前，先3D打印出來檢查一下設計有沒有問題，比如尺寸對不對，螺絲孔能不能對上。
▲光固化3D打印模型
模型沒有問題就可以開始制作尾勾實物了。為了確認銑床加工的刀路是否可靠，就先拿木頭做了測試，一塊黑胡桃木在一把把不同銑刀的切削下，慢慢呈現出了尾勾的形狀。
▲木塊原料
▲初步加工，鉆固定螺絲孔
▲固定到底座
▲10mm平底銑刀加工
▲5mm、2mm平底銑刀加工
▲打磨后的半成品
接下來該“灌水”了。
實際操作中是把混合過藍綠色顏料的環氧樹脂注到挖空的尾勾里，樹脂會慢慢固化留在里面。
還沒有結束，再來一波美化操作，包括：激光雕刻、上漆。
▲激光雕刻黑胡桃版本的尾勾完工
忍不住想把做好的黑胡桃尾勾裝上車拍張照留念，結果后輪還沒裝上… 就碎了一地。
木頭硬如黑胡桃也是木頭，該用金屬的時候是一定要用的。所以繼續切出一塊鋁合金塊，再重復一遍相似的操作。

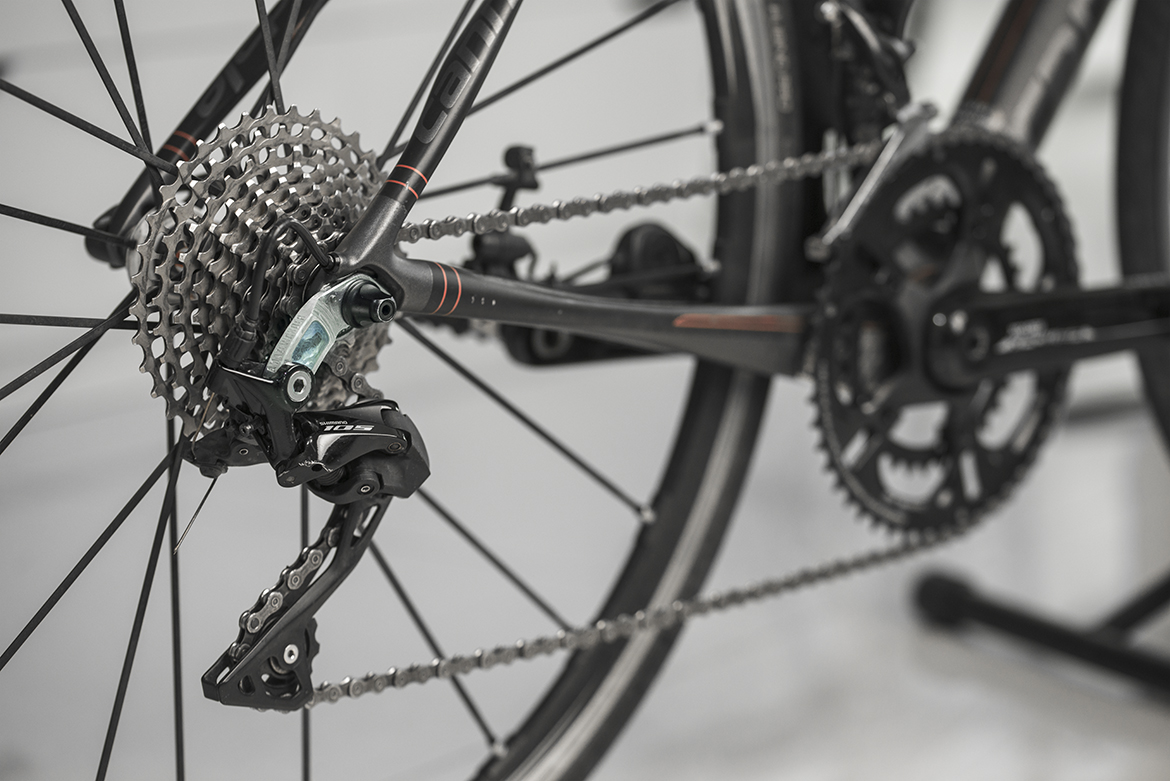

最終的效果還算滿意，有點磨損了的銑刀留下的痕跡也看起來挺有手工質感，所以就沒有再花更多時間把它們打磨掉。樹脂里預料之外的混入了氣泡反而增加了點兒“活力”，顏色調得也足夠清涼，直接從一池清潭變成了一池夏天里的冰鎮汽水。
材料成本：一塊 72*30*10mm 的黑胡桃木，一塊 72*30*10mm 的鋁塊，都是從買來的一大塊上切下來的，算下來每塊2.5元左右。
工具成本：制作尾勾基本沒有用什么新的工具，只買了一個攻后撥螺絲螺紋的M10*1.0絲錐，16元，一把0.1mm雕刻刀，6.5元。
補充一些信息：尾勾不是我第一個動手做的自行車配件，在這里用到的工具都是從有想法做各種東西開始一件件從網上學起來的。當初有自己動手的想法也是因為看膩了太多千篇一律的東西，覺得那不如就照自己的意思來親自嘗試一下。
當然，各種各樣的棘手問題會不時出現（有時蜂擁而至），但整個過程中的滿足感也很讓人上癮。所以，寫出來也是希望大家可以慢慢覺得這些看起來好像離自己很遙遠的DIY方法其實并不太遠。
有獎?wù)魑模喊僭难b大賽 送你現金！活動正在火熱進行中，快點秀出你的改裝好物吧！
相關閱讀：《百元改裝大賽#給妹子改的“草莓牛奶”Wellgo小腳踏》
《百元改裝大賽#花了99.5元 改裝變色捷安特TCR SLR1》
《百元改裝大賽#車被偷了燈還在 3D打印解決德規車燈安裝問題》
大家有什么想法和建議歡迎來交流！
責任編輯：KzMe
大家都說
-
-
Amazewander 2020-07-28 12:50
尾勾位置就是按原裝尾勾加shimano帶那個連接件轉換之后的位置量的，具體多少度沒有算過啊
+1
22回復舉報 -
-
Amazewander回復飄過的殘靨2020-07-29 18:15
我這個的數據是新的后撥安裝孔的位置距離舊的尾勾安裝孔27mm，向下20度左右，不是上翹，是向下，沒有查到shimano的技術說明，但使用沒什么問題
+1
22回復舉報 -
加載更多
-
-
-
Amazewander 2020-07-29 18:05
碼表架斷應該是材料用的不對吧，我有個ABS打印碼表架，用了幾年現在還OK，但確實沒走過太多爛路，最早用PLA打印斷過好多...
+1
22回復舉報 -
攻影人回復Amazewander2020-07-30 15:38
最重要的原因是車架前端太顛，其次是碼表的卡扣位置靠后導致重心偏前，斷了兩次卡扣一次架子。記得好久之前找到過一個減震延長架賣200塊錢的
-
-
-
Amazewander 2020-07-29 18:07
xcadey的那個可以轉換長度的曲柄
+1
22回復舉報 -
-
-
-
Amazewander 2020-07-28 13:06
只做一件東西是成本高，要是經常用它，成本就平攤低啦~
+1
22回復舉報
-
-
kingfar 2020-07-28 11:48
這個老牛X了，家里有銑床，還有光雕機，還有3D打印……這個，練練手就能自己加工整車了�。�！
查看回復（1）+1
24回復舉報-
Amazewander 2020-07-28 12:58
我們還做過一些自行車配件，車架也有哦，以前都在微博、B站發
+1
22回復舉報
-
-
80150794 2021-05-06 12:41
我是圈剎超六，佳能戴爾的尾勾應該都一樣的吧，能不能分享一下stp或者X_T文件啊，我也想做一個
+1
22回復舉報 -
xiangxd 2021-04-25 16:28
大佬接不接受定制的單子啊，富士車架想要定制一個直裝尾鉤。舊尾鉤可以郵寄給你測繪。
+1
22回復舉報 -
草鞋*朱 2020-09-16 15:51
老哥，我也想做尾勾，問一下有沒有什么重要的注意事項？？
查看回復（1）+1
22回復舉報-
Amazewander 2020-09-16 23:34
重要就是把外形尺寸確定好吧，另外后撥的螺紋是M10*1.0的，是細牙，不是普通的，別的沒什么需要特別注意吧
+1
22回復舉報
-
-
-
-
-
-
Amazewander 2020-07-28 22:42
家用的小銑床新的可能最低的3、4千吧，能找到二手的比較劃算，改造一下CNC數控可玩性就高了一些。我用的刀一般的幾塊到十幾，好的刀和特殊點的點要貴一些。
+1
22回復舉報
-
-
-
-
Amazewander 2020-07-28 15:47
兩千多收的二手小銑床，再改裝的CNC，也就force大套的價吧
+1
22回復舉報
-
-
-
Amazewander 2020-07-28 15:54
做全套有點復雜，不過我們做過把Di2套件改造成半無線的
+1
22回復舉報
-
-
